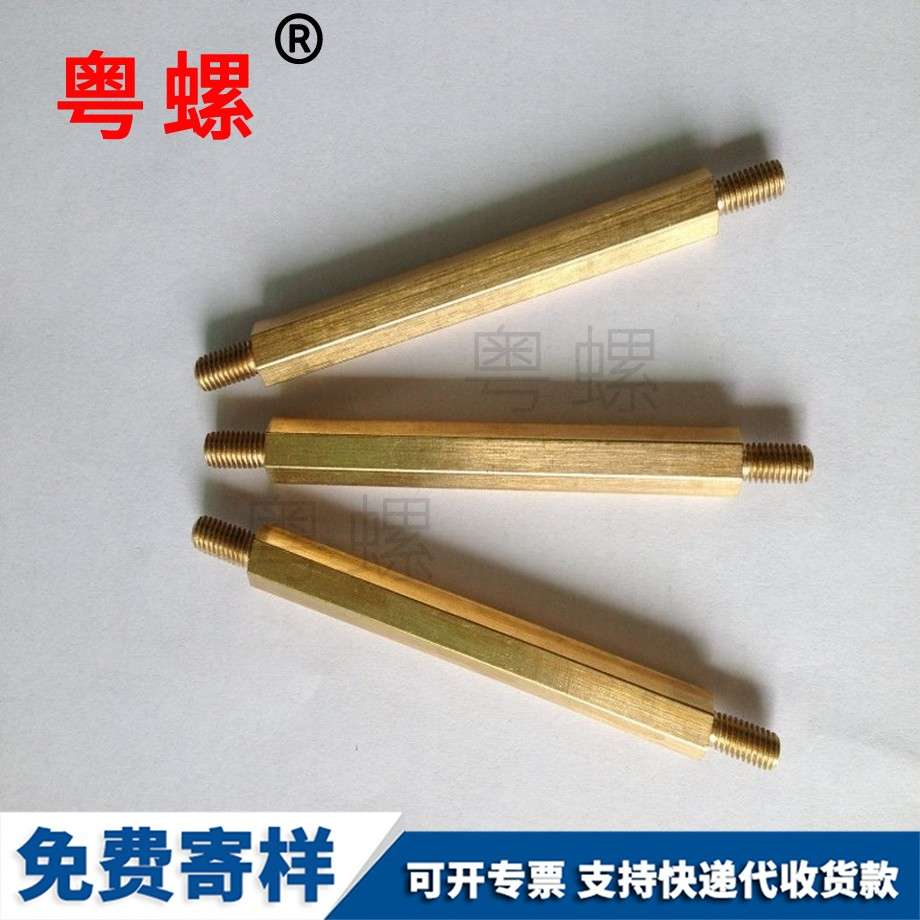

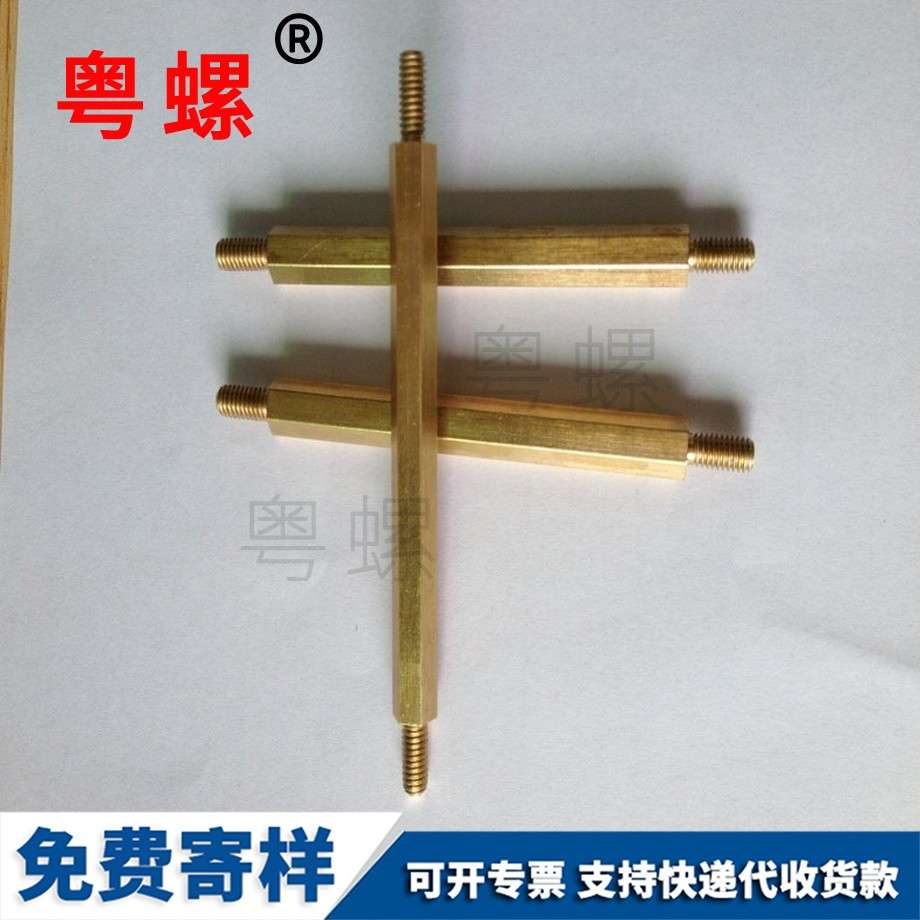

供應六角柱 可非標 內外牙六角間隔柱 M5 M6 M8

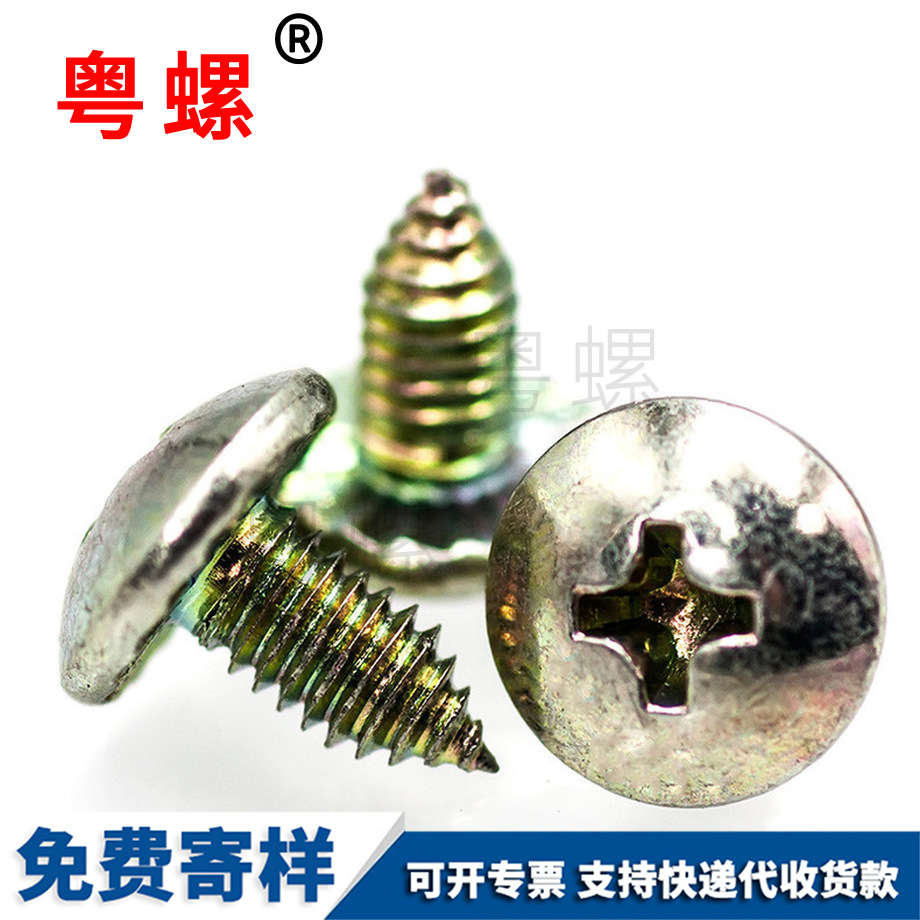

廣東粵螺五金實業有限公司提出的固定螺釘具有一螺釘本體1，所述螺釘本體1 的軸面形成有延伸的螺牙6，所述軸面是沿螺釘本體1柱體的中軸方向的柱體表面，在其底部具有半球型的螺釘尾部7，而其頂部設有一螺釘頭2，所述螺釘頭2上表面設有開槽(未示出)。所述螺釘本體1是由上部的錐桿4及其下部的圓柱體的螺桿5構成，所述錐桿4 是一倒圓錐體，其圓形上表面的直徑大小和螺釘安裝孔10的孔徑尺寸相等。該固定螺釘還具有一墊圈3，該墊圈3設在所述螺釘頭2與螺釘本體1之間，該圓柱形的墊圈3下表面具有若干個齒牙8，所述齒牙8是沿所述錐桿4倒圓錐體的上表面與墊圈3連接處邊緣向外延伸形成的直型凸條15 ；所述凸條15也可以設計成弧形。廣東粵螺五金實業有限公司提出的安裝用固定螺釘可以采用金屬材料一體成型制作。如圖3所示，是廣東粵螺五金實業有限公司用于PCB板固定的安裝示意圖。安裝時，首先將固定螺釘的螺釘本體1穿過PCB板9上設置的安裝孔10、銅柱11、使螺釘?shù)奈膊?到達機殼12上的安裝孔13內，然后使用擰緊工具14插入螺釘頭頂部上的槽口，用力將螺釘本體1的倒圓錐體設計錐桿4強行壓入到安裝孔10內，使尾部7穿過安裝孔13，由于錐桿底部外徑大小 D和螺釘安裝孔10的孔徑尺寸相等，將固定螺釘壓緊固定，這樣也可以使PCB板9在固定的過程中自動修正其前后左右的偏斜，保證了 PCB板9安裝位置的準確性。如圖4所示，當固定螺釘擰入機殼之后，墊圈3充分接觸并壓緊在PCB板9上，PCB 板9、銅柱11和機殼12牢固地緊固連接在一起，不會滑動。墊圈3上的齒牙8和PCB板9 表面充分接觸，這樣在PCB板9和機殼13之間由金屬固定螺釘1搭起了一條地線通路，由此，保證了 PCB板9的充分接地，所述墊圈3上的齒牙17的設計還具有防滑功能。廣東粵螺五金實業有限公司設計的安裝用固定螺釘利用機械連接中的配合、摩擦以及導電性能， 充分保證了 PCB板與機殼的安裝牢固、PCB板接地良好，而且，固定螺釘的橢球尾部表面比較光滑，即使外露出安裝孔也不會對人手和桌面造成劃傷。以上所述僅為廣東粵螺五金實業有限公司的實施例，并非因此限制廣東粵螺五金實業有限公司的范圍，凡是利用廣東粵螺五金實業有限公司說明書及附圖內容所作的等效結構或等效流程變換，或直接或間接運用在其他相關的技術領域，均同理包括在廣東粵螺五金實業有限公司的保護范圍內。

不銹鋼螺栓的性能等級8.8指材料的抗拉強度極限800MPa，屈服極限640MPa。 不銹鋼螺栓、螺柱、螺柱的性能等級共分10個等級：自3.6至12.9。小數點前面的數字代表材料的拉強度極限的1/100，小數點后面的代表材料的屈服極限與抗拉強度極限之比的10倍。 螺母的性能等級分7個等級，從4到12。數字粗略表示不銹鋼螺母保證能承受的最小應力的1/100。 對統一英制螺紋，外螺紋有三種螺紋等級：1A、2A和3A級，內螺紋有三種等級：1B、2B和3B級，全部都是間隙配合。等級數字越高，配合越緊。 1、1A和1B級，非常松的公差等級，其適用于內外螺紋的允差配合。 2、2A和2B級，是英制系列機械不銹鋼緊固件規定最通用的螺紋公差等級。 3、3A和3B級，旋合形成最緊的配合，適用于公差緊的不銹鋼標準件，用于安全性的關鍵設計。 公制螺紋，外螺紋有三種螺紋等級：4h、6h和6g，內螺紋有三種螺紋等級：5H、6H、7H。螺紋配合最好組合成H/g、H/h或G/h，對于螺栓、不銹鋼螺母等精制緊固件螺紋，標準推薦采用6H/6g的配合. 碳鋼：強度等級標記代號由“?”隔開的兩部分?jǐn)?shù)字組成。標記代號中“?”前數字部分的含義表示公稱抗拉強度，如4.8級的“4”表示公稱抗拉強度400N/MM2的1/100。標記代號中“?”和點后數字部分的含義表示屈強比，即公稱屈服點或公稱屈服強度與公稱抗拉強度之比。如4.8級產品的屈服點為320N/mm2。 不銹鋼產品強度等級標志由“—”隔開的兩部分組成。標志代號中“—”前符號表示材料。如：A2，A4等標志“—”后表示強度，如：A2-70 碳鋼：螺栓機械性能等級可分為：3.6、4.6、4.8、5.6、5.8、6.8、8.8、9.8、10.9、12.9共10個性能等級

GB 3098.1 緊固件機械性能 螺栓、螺釘、螺柱和螺母GB 3098.6 緊固件機械性能 不銹鋼螺栓、螺釘、螺柱和螺母GB 3103.1 緊固件公差螺栓、螺釘和螺母GB 5267 螺紋緊固件電鍍層GB 5779.1 緊固件表面缺陷—螺栓、螺釘和螺柱—一般要求GB 5779.3 緊固件表面缺陷—螺栓、螺釘和螺柱—特殊要求

T型螺栓由于具備良好的定位和防脫落作用，在航空、航天、防務領域受到了廣泛的應用。其相關標準對T型螺栓的定位準確、防脫落、尺寸一致性都有特殊的要求。這就要求T型螺栓桿部的防脫落孔的位置尺寸、形位公差都必須控制在一定的范圍之內。所以此防脫落孔的加工方法尤為重要。由于加工后的防脫落孔處于桿部的位置，采用銑削加工效率太低，產品成本高，存在較大的加工誤差，采用常規鉆孔，防脫落孔位尺寸的一致性無法保證。要解決以上效率低、尺寸不穩定性的問題
