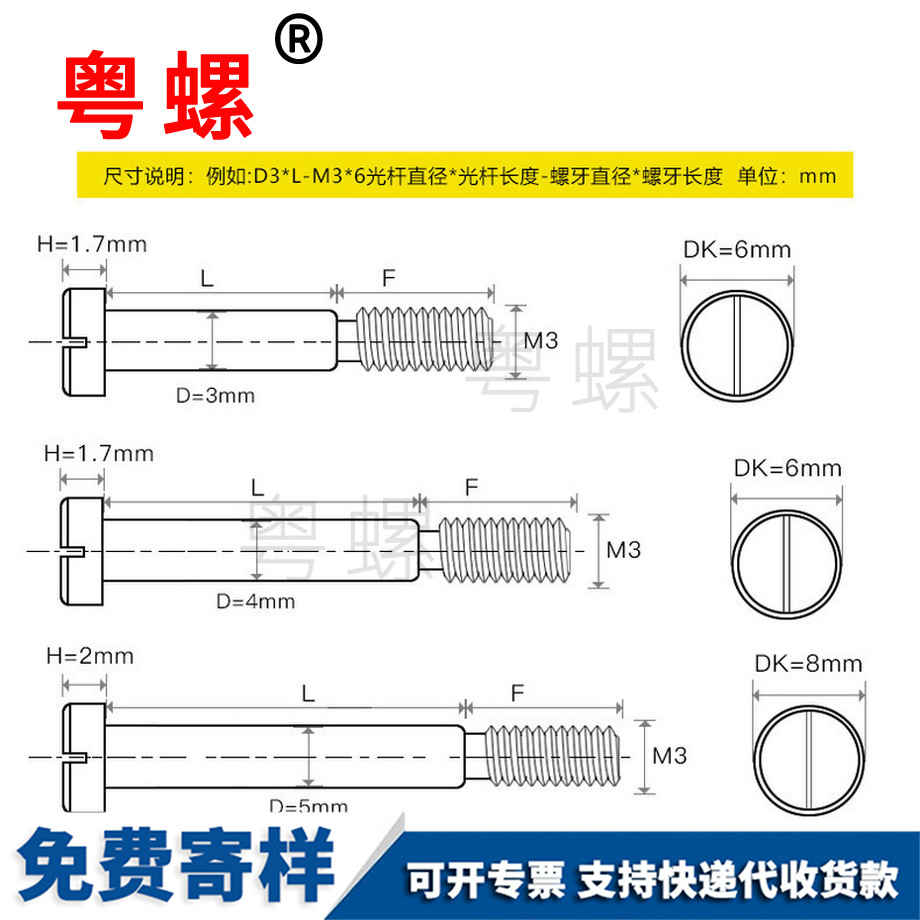

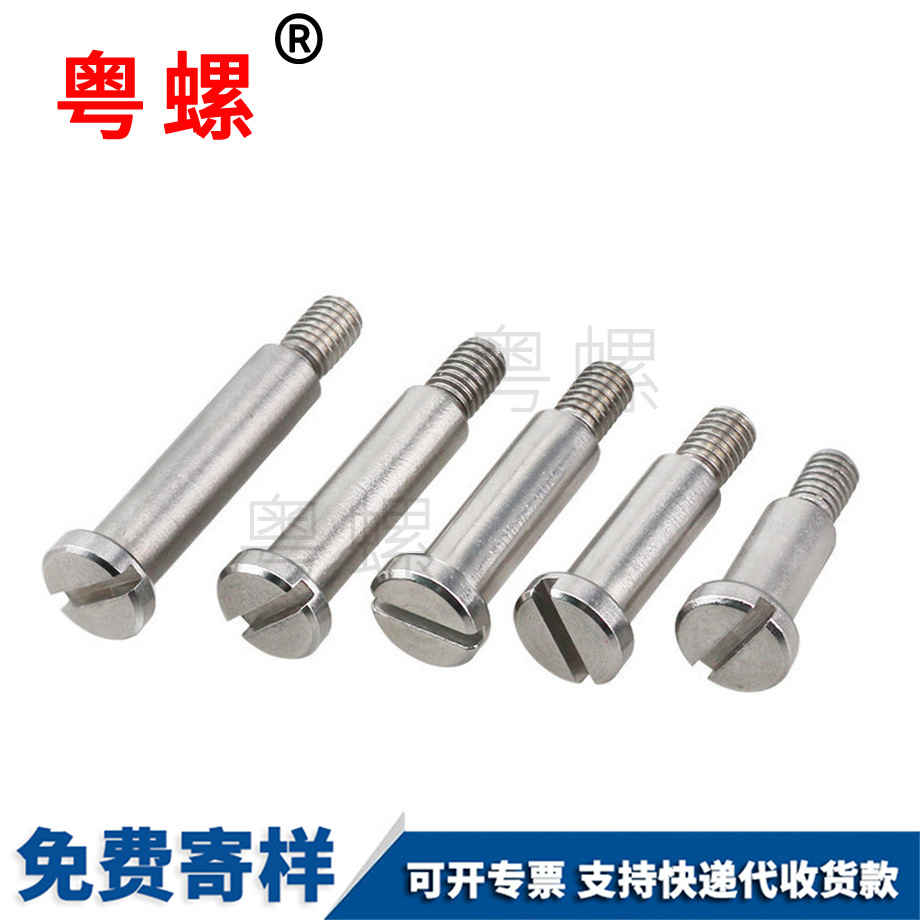

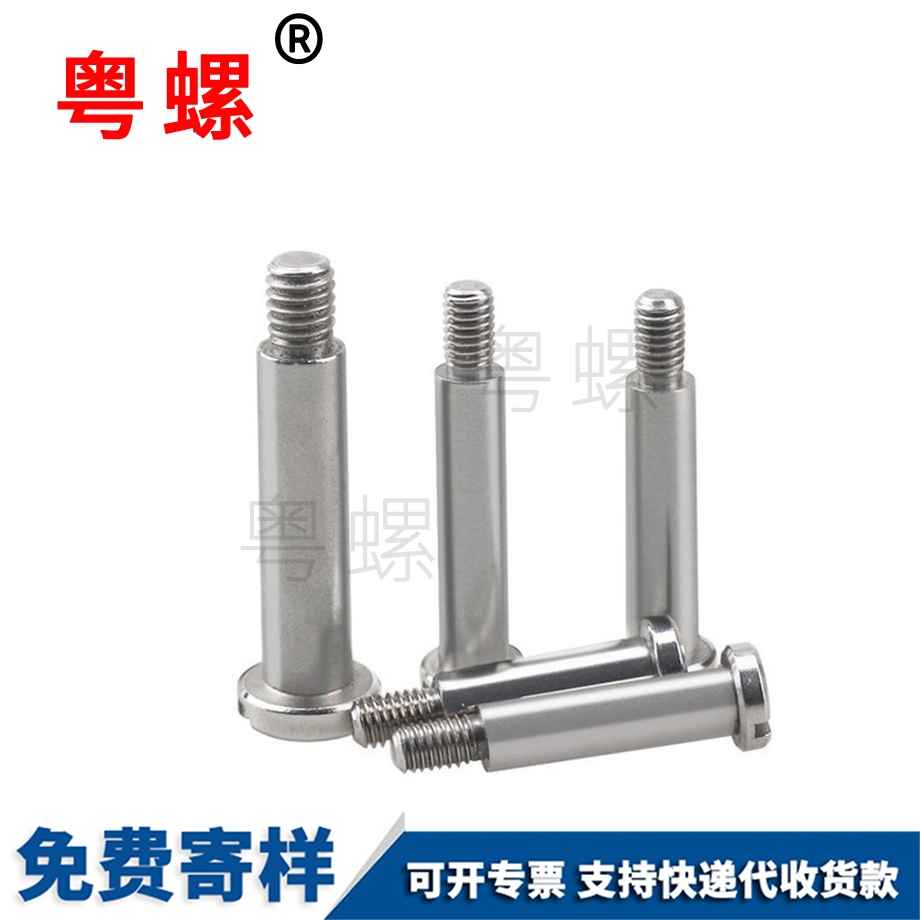

訂制不銹鋼 一字槽塞打螺絲 光桿比牙粗 半牙 精磨尺寸高精度

ー種能夠用于T型槽的中部端ロ、直接實現螺栓與螺母裝配緊固的T型槽便捷螺栓。技術背景現階段，T型槽用螺栓的裝配是從T型槽的兩個側端口裝入。當T型槽的長度較長時，從側端ロ安裝到指定位置處的中部端ロ費時費力。另外，T型槽的兩個側端ロ經常被其他部件遮擋，在不拆卸其它部件的情況下，無法裝、卸T型槽用螺栓。本實用新型對現有技術作了一些改進。發明內容本實用新型的目的是針對現有T型槽用螺栓裝卸不便的現狀，提供ー種結構簡單、裝卸方便的T型槽便捷螺栓。

緊固件的開發設計最重要的環節是質量管控，從進料到成品出貨有幾大關口，這幾大關口有不同的檢驗方式。首先進料有相關是外觀、尺寸、元素、性能、有害物質檢測等等；過程方面更多的是外觀、尺寸、敲擊實驗、鍛流線；熱處理更多的是外觀、硬度、扭矩、拉力、金相等等；表面處理更多的是一些氫脆測試、鍍層、鹽霧等，包括出貨有一個有害物質檢測。在尺寸、外觀檢測上，常見的是二次元、輪廓測量?jī)x、三坐標測量?jī)x、影像分選機（這個是個全選機）；力學和化學檢測上，主要有硬度機（洛式和維氏）、拉力機、金相顯微鏡；材料檢測上，有一個光譜分析儀、鹽霧試驗機。

目前隨著我國鐵路行業的發展，很多鐵路扣件系統中都涉及到T型螺栓，其結構如圖1所示，需要檢驗的尺寸有頭部寬度A、頭部長度B、頭部直臺高度C、頭部斜面高度D、螺栓總長E、螺栓大徑F，由于這些需要檢驗的地方形狀不規則，測量難度大，通用量具測量不僅測量速度慢而且人為誤差也不易控制，導致有些極上限和極下限的尺寸在判斷合格與不合格的時候存在爭議和誤判。

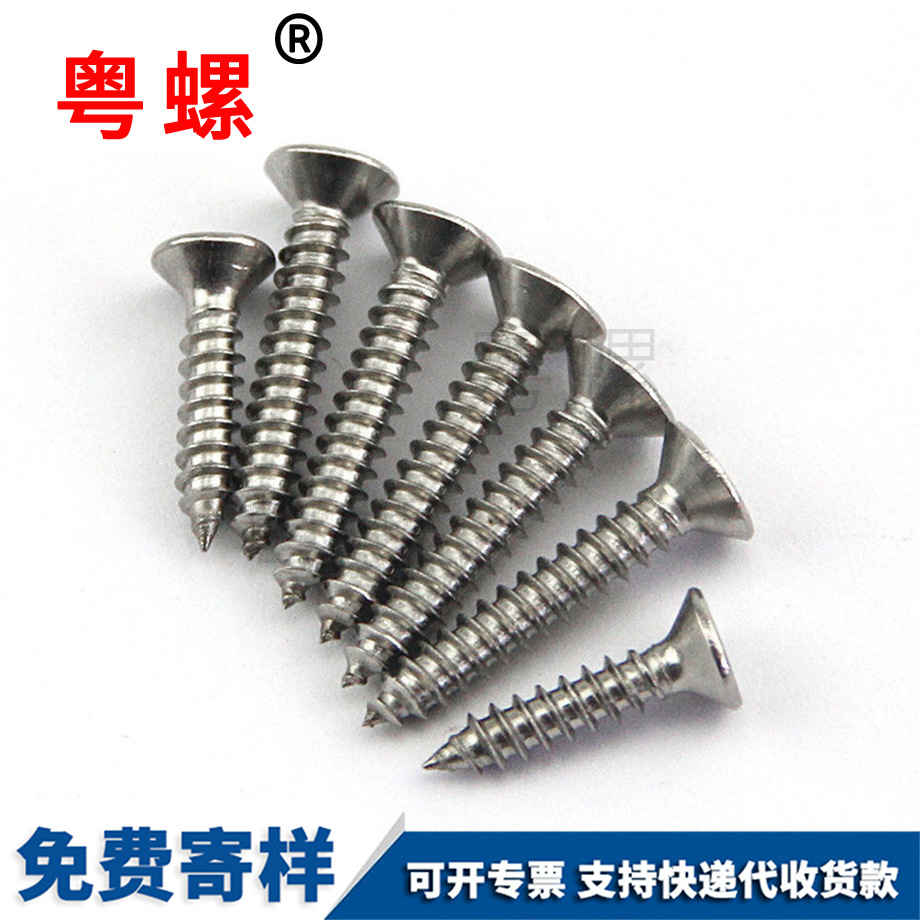

每一個自攻螺釘都是由頭部、桿部和桿部末端三部分組成的。每一個自攻螺釘的構成都有四大要素：頭部形狀、扳擰方式、螺紋種類、末端形式。 1．頭部形狀 頭部形狀各式各樣。有圓頭（半圓頭）、扁圓頭、圓頭凸緣（帶墊）、扁圓頭凸緣（帶墊）、盤頭、盤頭凸緣（帶墊）、沉頭、半沉頭、圓柱頭、球面圓柱頭、喇叭頭、六角頭、六角法蘭頭、六角凸緣（帶墊）頭等。 2．扳擰方式 扳擰方式是指安裝和緊固螺釘時扭轉螺釘頭部的方式，基本方式有外扳擰和內扳擰兩種。一般來講，外扳擰比任何形式的內扳擰(內凹槽)允許的扭矩要更大一些。外扳擰：六角、六角法蘭面、六角凸緣、六角花形等；內扳擰：一字槽、十字槽H型、十字槽Z型、十字槽F型、四方槽、復合槽、內花鍵、內六角花形、內三角、內六角、內12角、離合器槽、六葉片型槽、高扭矩十字槽等。 3．螺紋種類 螺紋種類繁多，有自攻螺紋（寬牙螺紋）、機螺紋（普通螺紋）、干壁釘螺紋、纖維板釘螺紋，以及其他一些特殊螺紋。另外，螺紋可以分為單導程（單頭）、雙導程（雙頭）、多導程（多頭）以及高低牙雙頭螺紋等。 4．末端形式 末端形式主要有錐端和平端兩種。但根據使用需要，在末端的旋入部分，可以加工具有切削功能的溝、槽、切口或類似鉆頭形狀的部分等。在有的標準中，同樣是錐端或平端，也有不同的形式如圓頭端。
